Proyecto ejecutado · 2025
PFV CuracaRibs
Dos carports fotovoltaicos que convierten el área de estacionamientos en una planta de generación para autoconsumo e inyección de excedentes.
El desafío
Reducir el costo eléctrico usando un espacio ya disponible.
El proyecto debía reducir el consumo de energía desde la red sin restar superficie útil al establecimiento. El área de estacionamientos permitió integrar generación solar y protección para los vehículos en una misma infraestructura.
La solución desarrollada por Blitz Ingeniería considera dos carports fotovoltaicos, 294 módulos bifaciales y tres inversores trifásicos Solis de 50 kW. La energía se destina al autoconsumo y los excedentes pueden ser inyectados a la red.
Dos carports longitudinales concentran 294 módulos y mantienen despejada el área de circulación.
Ficha técnica
Una solución comercial de 150 kW AC.
La generación corresponde a una estimación de diseño, no a una medición histórica garantizada. Su promedio equivale aproximadamente a 906 kWh/día.
- Cliente
- CuracaRibs
- Ubicación
- Curacaví, Región Metropolitana
- Segmento
- Comercial
- Sistema
- On-grid trifásico
- Potencia DC
- 170,52 kWp
- Potencia AC
- 150 kW
- Paneles
- 294 módulos bifaciales de 580 Wp
- Inversores
- 3 inversores Solis de 50 kW
- Baterías
- No considera
- Estructura
- Dos estructuras tipo carport
- Generación estimada
- 330,54 MWh/año
- Estado
- En servicio
Alcance Blitz
Ejecución integral del proyecto.
Blitz Ingeniería asumió el desarrollo completo, desde la ingeniería hasta la puesta en servicio y conexión.
- 01
Evaluación energética e ingeniería de detalle
- 02
Diseño eléctrico y distribución de strings
- 03
Diseño y construcción de dos estructuras tipo carport
- 04
Suministro y montaje de módulos fotovoltaicos
- 05
Instalación y configuración de tres inversores
- 06
Tableros, protecciones, canalizaciones y puesta a tierra
- 07
Protección RI centralizada e interruptor de acoplamiento
- 08
Monitoreo, pruebas, puesta en servicio y gestión de conexión
Galería técnica
Construcción, conversión y protección.
Usa las flechas o desliza horizontalmente para revisar la estructura, los inversores y los tableros eléctricos.

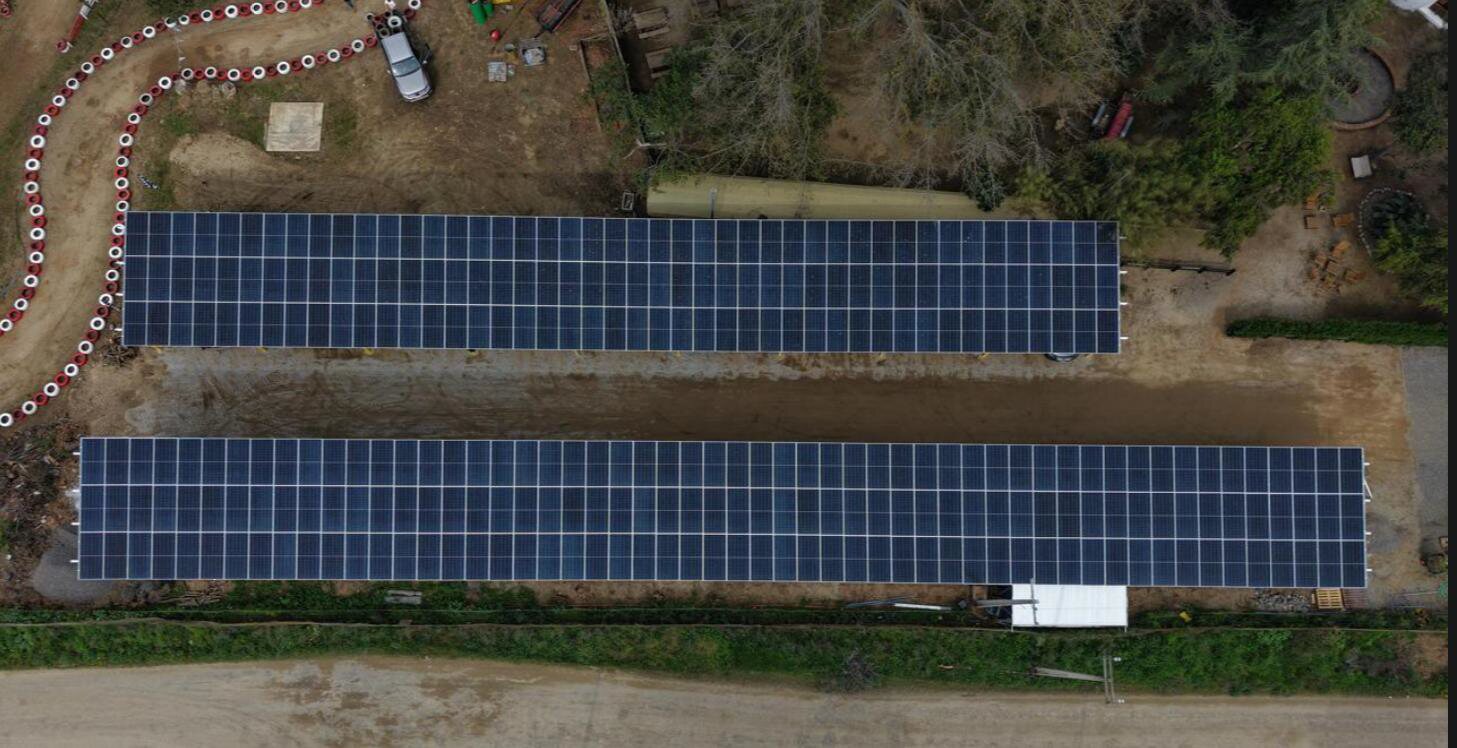

Vista general de los 294 módulos distribuidos en dos carports.

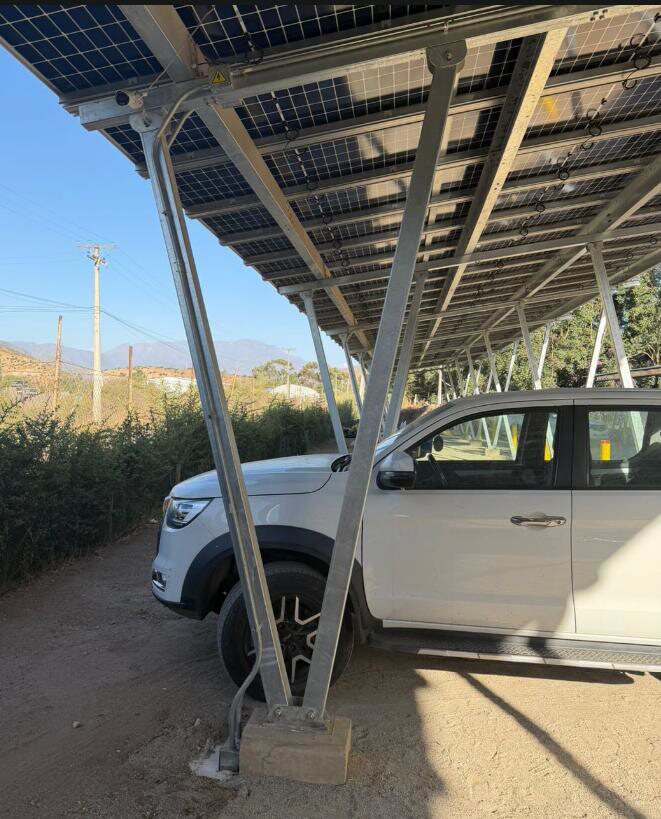

Estructura de estacionamiento y cara posterior de los módulos bifaciales.

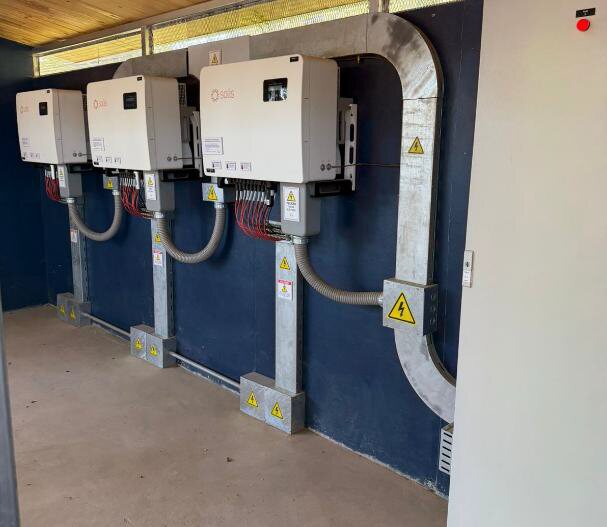

Tres inversores Solis de 50 kW y sus canalizaciones eléctricas.

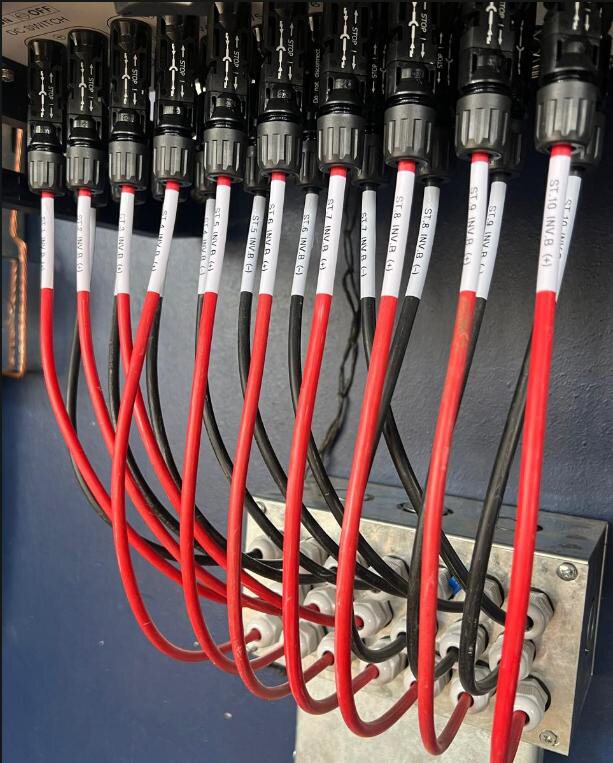

Strings identificados y conectados para facilitar operación y mantenimiento.

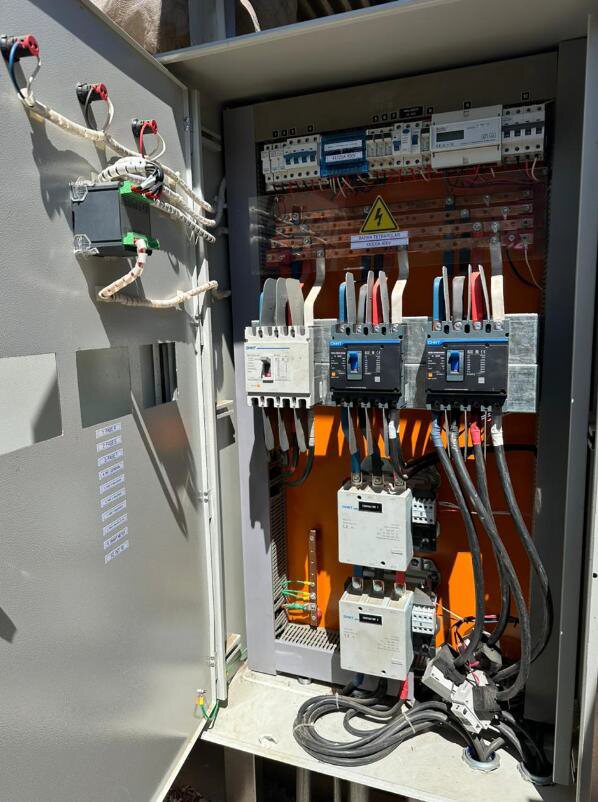

Tablero general con protecciones y maniobra de la planta.

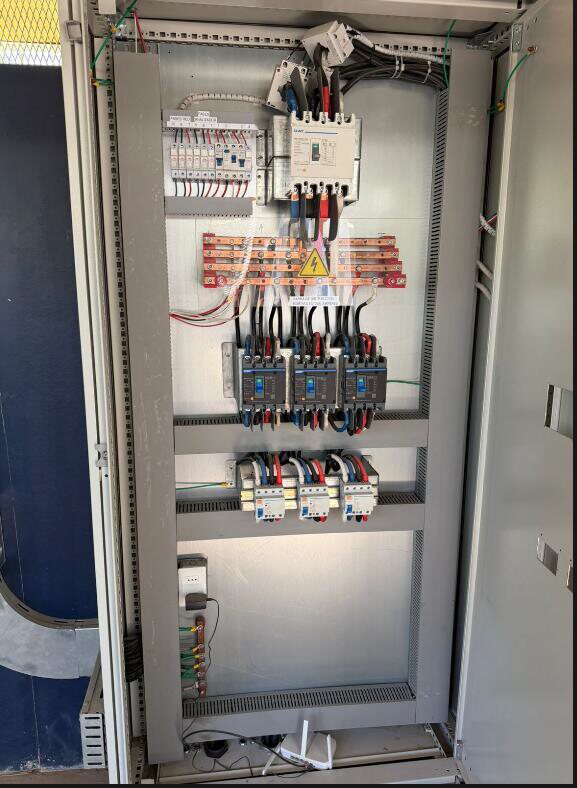

Protecciones, control y acoplamiento centralizado.
Respaldo
Garantía sobre los trabajos ejecutados.
Blitz Ingeniería entrega cinco años de garantía sobre la instalación y el montaje. Los equipos mantienen las garantías específicas otorgadas por sus fabricantes.
