Proyecto ejecutado · 2024
Cuyuncaví Abajo
Sistema fotovoltaico residencial instalado sobre techo, con dos strings independientes orientados al norte y al sur para aprovechar ambas aguas de la cubierta.
El desafío
Reducir la cuenta eléctrica aprovechando ambas aguas del techo.
La vivienda necesitaba una solución de autoconsumo que utilizara la superficie disponible sin modificar el uso del inmueble. La cubierta permitía distribuir los paneles en orientaciones norte y sur.
Blitz Ingeniería instaló doce módulos de 585 Wp y configuró dos strings independientes, uno por orientación. El inversor monofásico Kehua de 8 kW administra ambos arreglos y entrega la energía a la red interior del hogar.
Ficha técnica
Generación distribuida para una vivienda.
La producción publicada es una estimación preliminar para Curacaví. Considera la potencia instalada y la distribución norte-sur; puede variar por inclinación, sombras, temperatura, suciedad y disponibilidad del sistema.
- Cliente
- Cliente residencial · identidad reservada
- Ubicación
- Curacaví, Región Metropolitana
- Segmento
- Residencial
- Sistema
- On-grid monofásico
- Potencia DC
- 7,02 kWp
- Potencia AC
- 8 kW
- Paneles
- 12 módulos Sine Energy SN585-144MT de 585 Wp
- Inversor
- 1 inversor Kehua SPI8000-B X2 de 8 kW
- Orientación
- Norte y sur · dos strings independientes
- Baterías
- No considera
- Estructura
- Montaje coplanar sobre techo
- Generación estimada
- ≈ 10,7 MWh/año
- Promedio mensual
- ≈ 893 kWh/mes
- Ahorro estimado
- ≈ $100.000/mes estimados
- Estado
- En servicio
Alcance Blitz
Proyecto residencial completo.
Desde la evaluación del consumo hasta la puesta en servicio y la gestión de conexión mediante Net Billing.
- 01
Evaluación energética y dimensionamiento del sistema
- 02
Suministro e instalación de doce módulos fotovoltaicos
- 03
Montaje de estructuras coplanares sobre ambas aguas del techo
- 04
Configuración de dos strings independientes, norte y sur
- 05
Instalación y configuración del inversor Kehua de 8 kW
- 06
Canalizaciones, tablero, protecciones y puesta a tierra
- 07
Sistema de monitoreo, pruebas y puesta en servicio
- 08
Declaración SEC y gestión de conexión mediante Net Billing
Galería técnica
Una imagen a la vez, todos los detalles.
Usa las flechas o desliza horizontalmente para revisar la instalación sin extender innecesariamente la página.
Distribución de módulos en ambas aguas de la cubierta residencial.

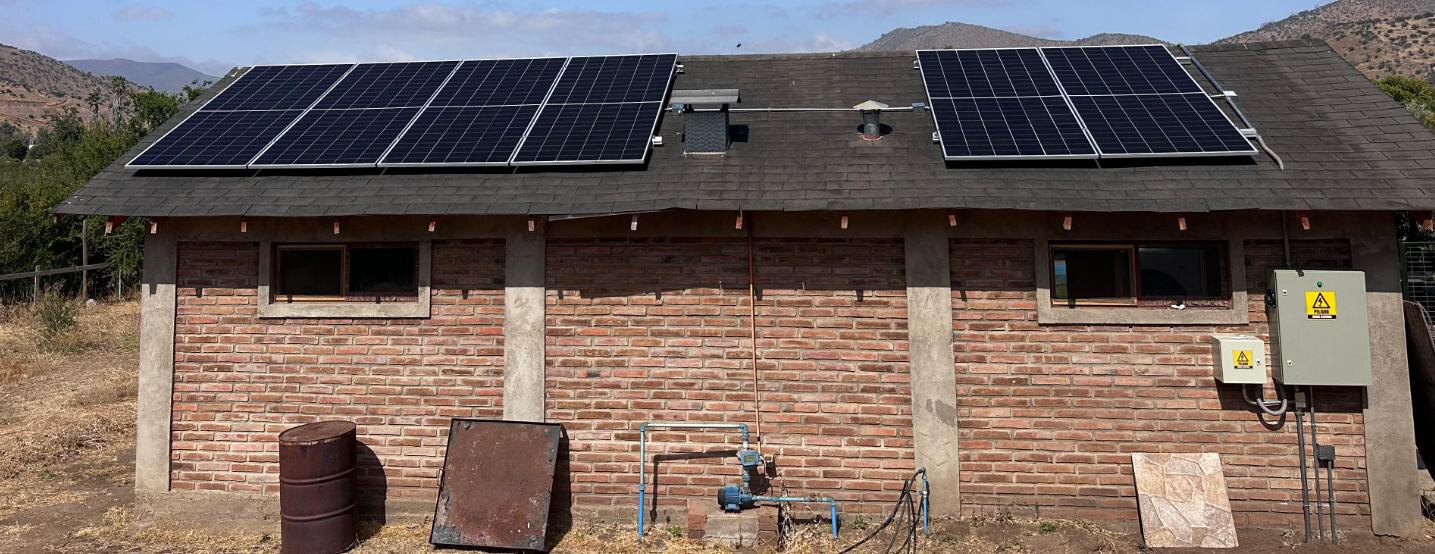

Vista general de la vivienda, los arreglos fotovoltaicos y el gabinete eléctrico.

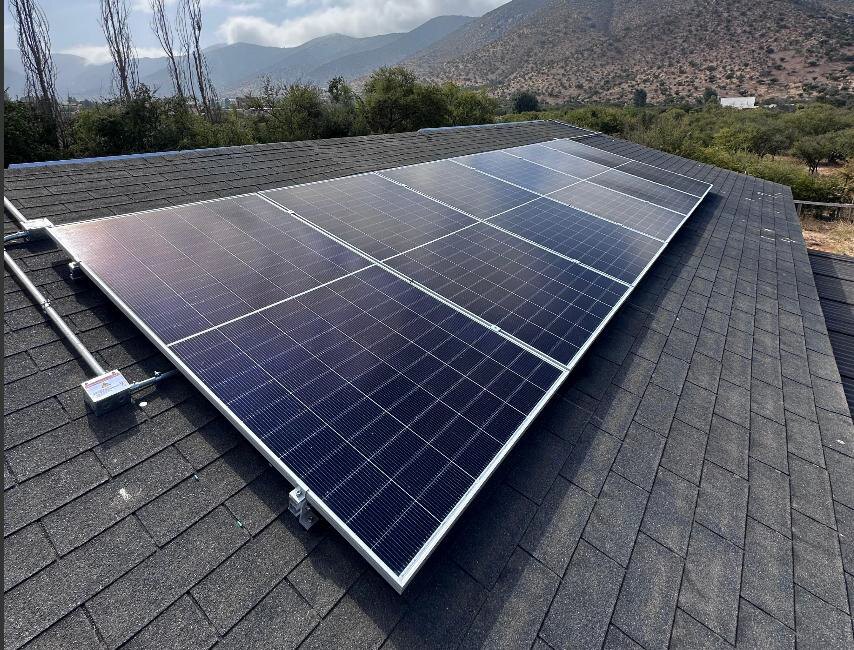

Montaje coplanar con canalización metálica y fijaciones sobre la cubierta.

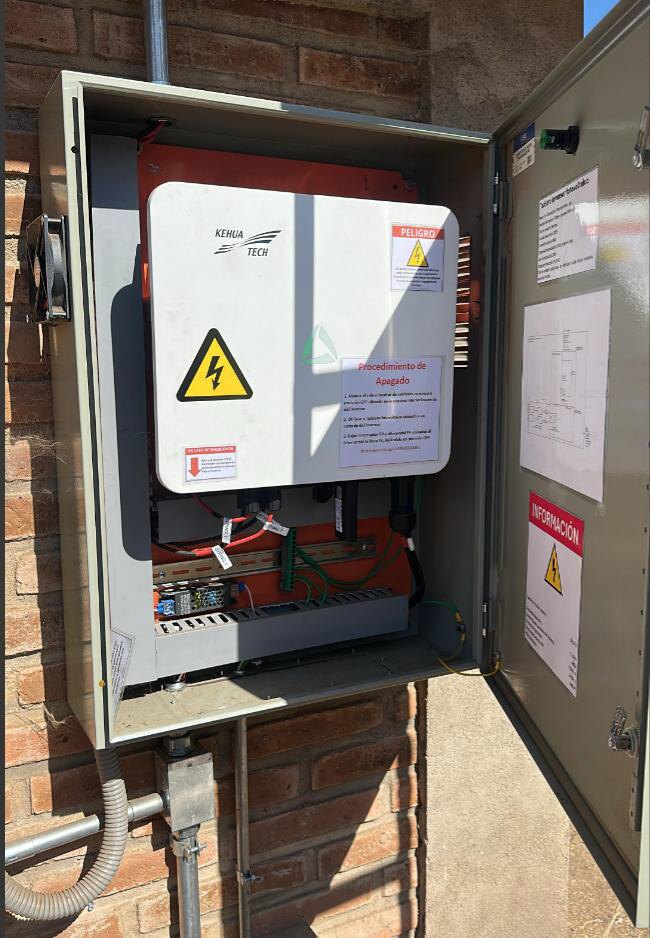

Inversor Kehua de 8 kW, protecciones y documentación dentro del gabinete.

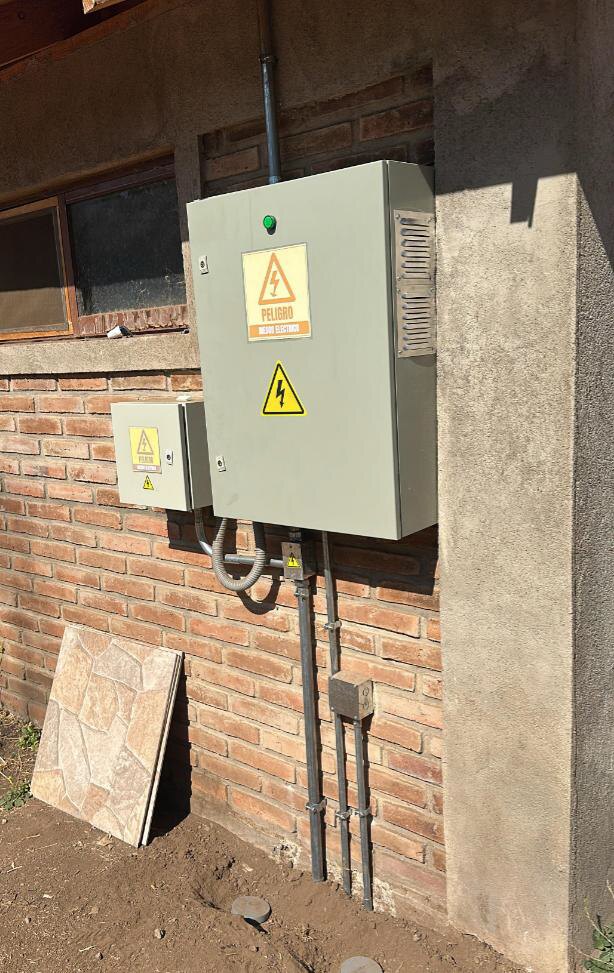

Gabinete exterior y canalizaciones para resguardar los equipos eléctricos.
Respaldo
Garantía sobre los trabajos ejecutados.
Blitz Ingeniería entrega cinco años de garantía sobre la instalación y el montaje. Los equipos mantienen las garantías específicas otorgadas por sus fabricantes.
